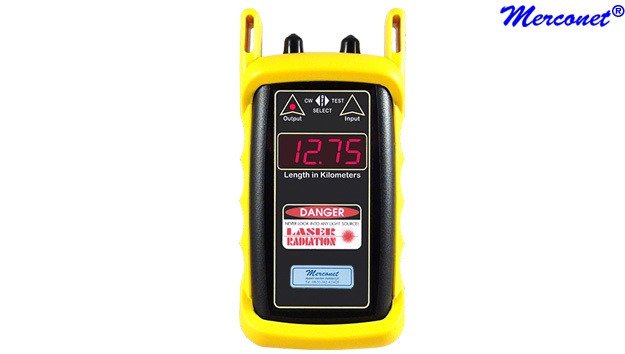

ANQ7 Lengte 25km ST meter



Bestel
De knop Toevoegen aan winkelwagentje verschijnt zodra u de bovenstaande waarden selecteert
Detail

De ANQ7 wordt gebruikt in het magazijn voor de fiber lengte op kabelhaspels en het meten van de lengte in installaties. Dit wordt gemeten met de  "looped" methode deze is beperkt doordat er altijd 2 fibers nodig zijn heen TX en terug RX van dezelfde samenstelling en lengte. De loop wordt gemaakt door twee fiber aan het uiteinde te lussen met een patchkabel. De reistijd die het licht nodig heeft wordt omgezet in kilometers en gedeeld door twee. Een enkele lengtemeting kan worden toegepast voor alle fibers in de kabel. Handmatig meten door opdruk op de kabelmantel of meetwiel is niet meer nodig. Verbindingen kunnen ook door meerdere kruisverbindingen gaan of splitsingen hebben, waardoor mantelmarkeringen ongeldig worden. De ANQ7 meet glasvezelverbindingen tot 25 kilometer en is ± 2,5 meter nauwkeurig. Met de pulse modus kan een fiber of aansluiting gevonden worden en een ID krijgen.

Meten met een OTDR zoals de ANQ2 is meer aan te raden er wordt op een enkele fiber gemeten. Een zijde wordt aangesloten. Demping (vieze connectoren) afstand tot een fout/breuk of andere storing zoals kabel beschadiging worden nu ook gevonden.



Kenmerk
  • Lengte van SM singlemode MM multimode
  • Lengte tot 25 km
  • Nauwkeurigheid van ± 2,5 meter
  • Puls signaal van 2 kHz voor glasvezelidentificatie
  • Display LED helderrood 7-segments
  • Batterijduur 15 uur continu
  • Indicatie batterij bijna leeg
  • Handheld
  • Lichtgewicht
Specificatie
Maximale afstand lengte meter: 25 kilometer
Lichtbron: FP Laser
Vermogen (SM SingleMode ongeveer): 0,1 milliwatts
Center golflengte: 1310nm
Resolutie: 0,001 kilometer (1 meter)
Nauwkeurigheid: ± 2,5 meter
Batterijduur: 10 uur
Gebruikstemperatuur: 0 tot 55° C
Opslagtemperatuur: 0 tot 75°C
Batterij indicator: Ja
Connector: ST
Afmetingen: Lengte:125 mm ( 4.94 inch)
  Breedte: 70 mm (2.75 inch)
  Hoogte: 32,5 mm (1.28 inch)
Gewicht met batterij: 154 gram
Goedkeuring: CE, RoHS en WEEE
Content

ANQ7 Lengte 25km ST meter
Engelse gebruiksaanwijzing

Optie

CU85 Glasvezel cursus
KO10 Instrumentkoffer (105 mm)

Prijs
785,29 € (649,00 € excl. btw) stuk
