CI70 Netwerk InLine set

Deze is opgevolgd door de ATX2.

De CI70 zoekt zonder contact te maken in een bundel draden 1 ader of aansluiting bij netwerk, telecom en beveiligings bedrading. Zwevend over kabel en aansluitpunt wordt met een toenemende 1kHz toon de draad of aansluiting gevonden. Uniek is het hoge vermogen, 32 km lengte bij CAT3, het signaal gaat door systeemplafonds. De TG30 generator heeft een continuïteit test N.O.-N.C. met luidspreker en LED. De ON80 ontvanger heeft de keuze tussen breedband of filter mode (AC 50 HZ). Een LED verlicht de draad of het aansluitpunt. Door de AA batterijen is een lange gebruiksduur gerealiseerd.

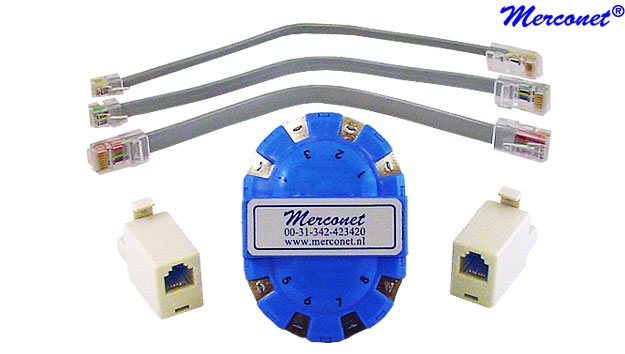

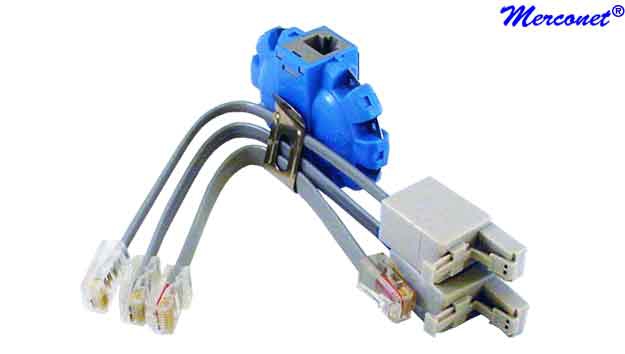

De Inline adapter wordt aangesloten tussen een netwerk aansluiting en een randapparaat. De krokodilbekklemmen van de generator worden aangesloten op de koperen aansluitstroken van de meegeleverde IL47 adapter. Hierdoor is er een vrije keuze op welke ader er gemoduleerd wordt. Storingen en/of onderbrekingen in het bestaande dataverkeer worden zo voorkomen. Deze adapter is uitgevoerd met twee RJ45 ingangen en wordt geleverd met een RJ45 kabel. Door de RJ45 f is het tevens mogelijk om verloopkabels te maken.
Bestemd:
- Zonnepanelen
- Airconditioning
- Alarm systemen
- Boten
- Brandbeveiliging
- Luchtvaart
- Machine fabrikanten
- Medische apparatuur
- Netwerken
- Offshore
- Telecommunicatie
- Verwarming
- Regelsystemen
- Ruimtevaart
Inzetbaar voor een breed toepassingsgebied:
- Aderzoeker
- Adercontrole
- Aansluiting zoeker
- Continuïteit test
- Nummering
- Onderbreking Solar panels
Wat levert deze CI70 op:
Een lage investering voor een set die het volgende levert:
- Kosten reductie
- Hoge kwaliteit
- Breed inzetbaar
- Eenvoudig in bediening
- Snel operationeel
- Tijdbesparend


9001

• Geavanceerde 50Hz onderdrukking
• LED licht
• Zeer lange batterij duur
• Continuiteits test
• Batterij indicatie LED
• Volume controle
• N.O.-circuits testen
• N.C.-circuits testen
• Bevestiging ophanglus

• Breakout adapter
• Modulair adapter
• RJ45
• RJ12
• RJ11
• Compleet
• Professionele adapters
• Apparatuur in elke configuratie aan sluiten

Praktijk voorbeelden:
Bij een meeraderige kabel wordt aan een aderpaar de generator bevestigd, over het algemeen wordt er naar een paar gezocht. De rode en zwarte krokodilbek klem worden aan de beide aders van dit paar koper vast verbonden. Nu wordt met de ontvanger aan het andere uiteinde van de kabel zwevend gezocht naar het luidste signaal. Het paar met het sterkste geluid is de juiste.
Bij gebouwbekabeling wordt de RJ plug in de aansluiting gestoken. Zwevend over het patchpaneel wordt naar de aansluiting gezocht. Degene met het luidste signaal is de juiste.
Het zoeken van een enkele ader is mogelijk door de generator aan te sluiten aan de aarde of afscherming en de rode krokodilklem aan de te zoeken ader. Zonnepanelen
De CI70 kan een onderbreking vinden in een grid van PV (Photo-Voltaic) panelen. Zonder demontage van de panelen kan de onderbreking in de grid gevonden worden door met de ontvanger te zweven over de panelen. Zowel een onderbreking in het paneel als een losse connector wordt gevonden. Detecteren signalen
De ontvanger is naast het gebruik voor het zoeken van aders ook te gebruiken voor velden zoals het 50Hz signaal van belaste vermogens kabel. Maar ook vele andere signalen zijn herkenbaar te horen. Onder spanning zoeken:
Voor kabels en aders zoeken is de regel dat deze spanningsvrij gemaakt moeten worden en de kabel niet geïsoleerd word door metalen goten enz. In dat geval zal de CI70 voldoen.
Onder spanning meting vergt dat er eerst gemeten moet worden welke spanning er op staat met bijvoorbeeld de GT30 voordeel is dat tevens de lengte van de kabel gemeten wat direct inzicht geeft waar hij eindigt. Wanneer mogelijk door dat lengte aangeeft waar de kabel eindigt maak dan deze kabel alsnog spanningsvrij. En als de kabelloop nog onderzocht voldoet de CI70.
In geval dat er onder spanning gemeten moet worden vergt dit inzicht van de gebruiker. Er zijn twee mogelijkheden. De AIJ4 welke aangesloten kan worden aan Aarde en aan NUL bij een aansluiting met maximaal 240 Volt. Dit betekend dat er een meting met de GT30 gedaan moet worden wat de NUL is. Dan is er de mogelijkheid van de AAT4 welke beschikt over een modulatie tang en hierdoor niet beperkt is door spanning op de kabel.
Aandachtspunt van de AIJ4 en in meerdere mate de AAT4 is dat deze door hun hogere frequenties overspreken op andere leidingen. Dit doordat deze aangesloten zijn aan een gezamenlijke Aarde, zich bevinden in metalen stalen kabelgoten waar het signaal op wordt gemoduleerd en capacitieve koppeling wat naarmate de lengte langer is meer optreedt. Hierdoor gaat het signaal overspreken op andere kabels en/of de gehele kabelgoot en kan er niet meer selectief een kabel gevonden worden.

TG30 Generator 9001

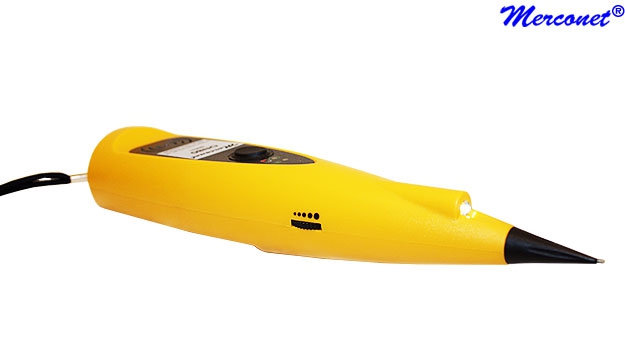

ON80 Ontvanger 9001
AIL0 Tas AIK0/9001
AFG6 Kabel RJ45 m naar RJ45 m IL47
AFG7 Kabel RJ45 m naar RJ12 m IL47
AFG8 Kabel RJ45 m naar RJ11 m IL47
AFG9 Adapter RJ45 m naar RJ12 m 6 pins IL47
AFH0 Adapter RJ45 m naar RJ12 m 4 pins IL47
Nederlandstalige gebruiksaanwijzing

CU03 Cursus koper infrastructuur 2 dagen
CU95 Netwerkcertificatie cursus
KO10 Instrumentkoffer medium (105 mm)
