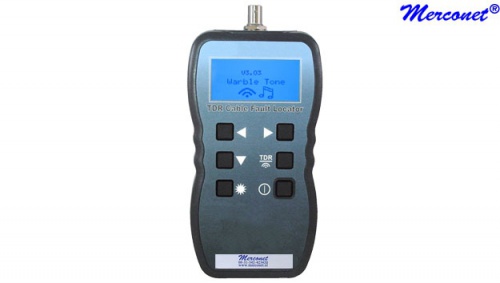

GT22 3,5km Grafische TDR



Bestel
De knop Toevoegen aan winkelwagentje verschijnt zodra u de bovenstaande waarden selecteert
Detail

De GT22 geeft een overzicht van de loop van bekabeling tot een maximum van 3.500 meter. Na het aansluiten worden de meetresultaten op het verlicht grafisch LCD-scherm getoond. Door de meetcursor te verplaatsen wordt de afstand tot een open einde, gesloten einde, aftakking, breuk of kortsluiting exact weergegeven. De schaal van het scherm past zich automatisch aan met het verplaatsen van de meetcursor. De GT22 is bedoeld voor het meten van computer-, ISDN-, energie-, coaxiale en telecom kabels. Dit apparaat is eenvoudig in gebruik en met één hand te bedienen. De laatste instelling wordt bewaard en verschijnt bij het opnieuw aanschakelen. Verder beschikt de GT22 over een generator voor aderzoeken. Beschikt tevens over een generator voor aderzoeken hiervoor is een optionele ontvanger benodigd.

Kenmerk
  • Kabelloop tot 3.500 meter
  • Nauwkeurigheid 1%
  • NVP instelbaar 1 tot 99%
  • Meet lengte tot een open einde, gesloten einde, aftakking, breuk of kortsluiting
  • Verlicht grafisch LCD-scherm
  • Automatische schaalaanpassing
  • Generator voor aderzoeken
Specificatie
Length: 3,5km
Impedance: 50, 75 & 100 Ω
Ranges Meters Kilometers: Ranges @ Vp=70% 220, 440, 870, 1750 & 3500m
Range step: 5
Accuracy: 1% of range*
Resolution: Approximately 1% of range
Range selection: Automatic
Sensitivity: Min. 3 pixel return at 2km (6 kft)
Output Pulse Width: 25ns min. 2.15us max.
NVP VoP Velocity Factor: Adjustable from 1% to 99%
Scan Rate: 6.7 scans per second
Output Pulse: 5 volts peak to peak. Into open circuit
Tone Generator: 810 - 1100Hz

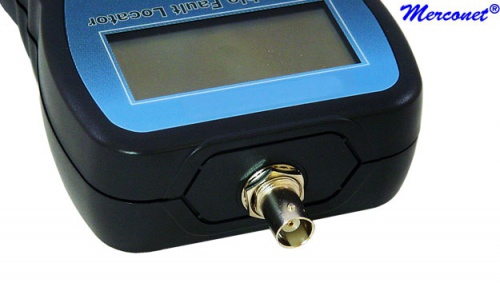

Connector: BNC
Display: 64 x 128 pixel
Backlight: Yes
Voltage Protection: 250 volts AC
Battery Life: 7.5 hours continuous scanning
Power Supply: 6v 4 x AA cells
Power Down: 3 Minutes
Operating Temperature: 0 / 40 °C
Storage Temperature: -20 / 70 °C
Dimensions: 165 x 90 x 37 mm
Weight: 350 grams
Standards: IEC61010-1
  EN60950
  ISO9001
EMC: BS/EN61326-1
Water/Dust Proof: IP54
Goedkeuring: CE, RoHS en WEEE
Content
- Main unit
- AJJ5 BNC m naar krokodilbek GT21/GT22
- AJJ4 Tas ACE0/ACE1/ACE2/GT21/GT22
- Engels gebruiksaanwijzing
Optie
- CU03 Cursus analoge telefonie en ondergrondse netwerken
- KO10 Instrumentkoffer medium (105 mm)
- ON80 Ontvanger 9001
Prijs
619,52 € (512,00 € excl. btw) stuk
