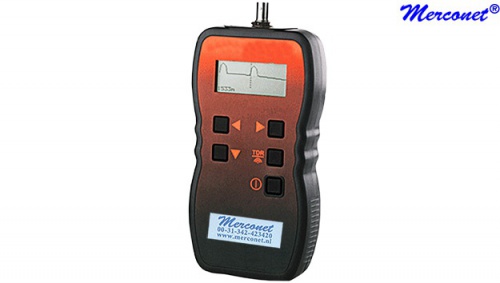

GT21 3km Grafische TDR



Bestel
De knop Toevoegen aan winkelwagentje verschijnt zodra u de bovenstaande waarden selecteert
Detail

De GT21 Grafische TDR geeft direct een overzicht van de bekabeling die zich achter een aansluiting bevindt. De kabelloop tot 3.000 meter wordt in kaart gebracht. Na het aansluiten wordt op het grafisch LCD-scherm direct getoond hoeveel aftakkingen zich op de kabel bevinden. Met de meetcursor kan gezien worden wat de lengte is tot elke aftakking. Tevens kan van elke aftakking gezien worden of het een open of gesloten einde is. De schaal van het scherm past zich automatisch aan met het verplaatsen van de meetcursor. De GT21 is bedoeld voor het meten van computer-, ISDN-, energie-, coaxiale en telecom kabels. Dit apparaat is eenvoudig in gebruik en met een hand te bedienen. De laatste instelling wordt bewaard en verschijnt bij het opnieuw aanschakelen. Beschikt tevens over een generator voor aderzoeken hiervoor is een optionele ontvanger benodigd.

Kenmerk
  • Meet lengte tot een open einde, gesloten einde, aftakking, breuk of kortsluiting
  • Grafisch LCD-scherm
  • Automatische schaalaanpassing
  • Eénhandsbediening
  • Kabelloop tot 3.000 meter
  • Geeft aantal aftakkingen aan
  • Beschikt over een generator voor aderzoeken
Specificatie
Length: 3km
Impedance: 50, 75 & 100 Ω
Ranges Meters Kilometers: Ranges @ Vp=70% 180, 360, 720, 1440 & 2880m
Range step: 5
Accuracy: 2.5%
Resolution: Approximately 1% of range
Range selection: Automatic
Sensitivity: Min. 3 pixel return at 2km (6 kft)
Output Pulse Width: 25ns min. 1.6us max.
NVP VoP Velocity Factor: Adjustable from 20% to 99%
Scan Rate: 5 scans per second
Output Pulse: 5 volts peak to peak. Into open circuit
Tone Generator: 810 - 1100Hz
Connector: BNC
Display: 32 x 100 pixel
Backlight: No
Battery Life: 7.5 hours continuous scanning
Power Supply: 6 volts 4 x 1.5 AA Alkaline cells
Power Down: 3 Minutes
Operating Temperature: 0 / 40 °C
Storage Temperature: -20 / 70 °C
Dimensions: 165 x 90 x 37 mm
Weight: 350 grams
Standards: IEC61010-1
  EN60950
  ISO9001
EMC: BS/EN61326-1
Water/Dust Proof: IP54
Goedkeuring: CE, RoHS en WEEE
Content
- Main unit
- AJJ5 BNC m naar krokodilbek GT21/GT22
- AJJ4 Tas ACE0/ACE1/ACE2/GT21/GT22
- Engels gebruiksaanwijzing
Optie
- CU03 Cursus analoge telefonie en ondergrondse netwerken
- KO10 Instrumentkoffer medium (105 mm)
- ON80 Ontvanger 9001
Prijs
562,65 € (465,00 € excl. btw) stuk

Prijzen zijn per stuk, exclusief 21% BTW en gelden voor levering af magazijn Voorthuizen. Bij levering in Nederland of in België worden verzendkosten altijd in rekening gebracht tot maximaal EUR 25,00. Ditzelfde geldt voor expreskosten en/of rembourskosten. Bij de producten trainingen en cursussen is na het bevestigen van de cursusdatum, bij het niet verschijnen van de deelnemer(s), de verplichting ontstaan tot volledige betaling. Het volgen op een latere datum ingeval van niet verschijnen is in overleg mogelijk, maar wordt uitsluitend gezien als service. Hieruit kan geen enkel recht uit worden onttrokken.
