ANO7 Test Set SM ANP3/ANP2



Bestel
The add to cart button will appear once you select the values above
Detail

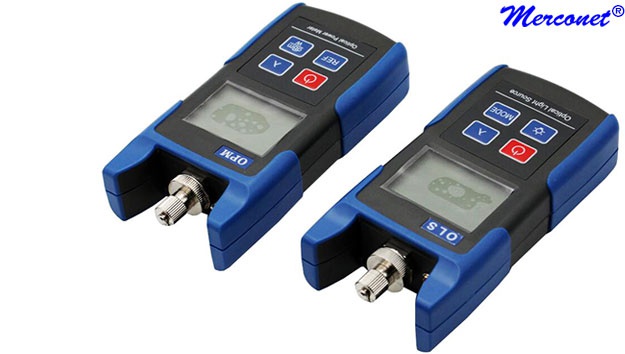

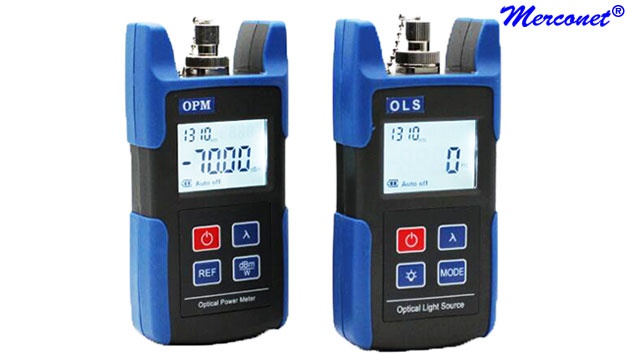

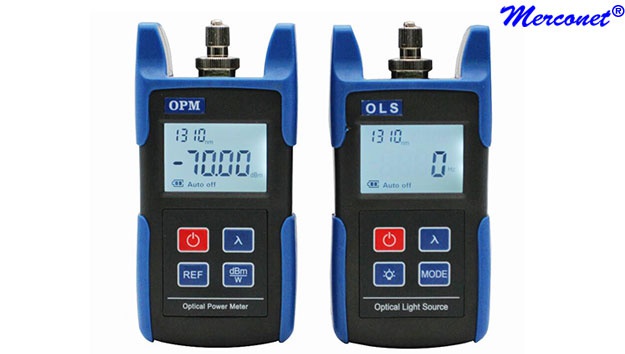

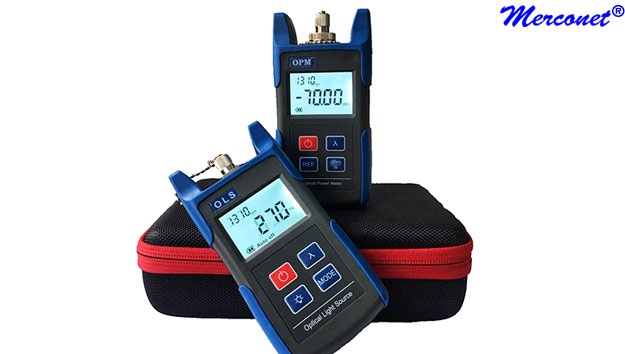

Deze test set biedt de installateur een complete oplossing voor het testen, onderhouden, repareren en documenteren van optische fiber systemen. Met deze set worden parameters van optische fiber netwerken getest. Deze testset bevat de volgende producten:
ANP3 Zender SM 1310/1550nm ST/SC/FC
De zender kan gebruikt worden bij fiber optische kabels in gebouwen en in de grond. De ANP3 is geschikt voor singlemode. Dit apparaat is eenvoudig te bedienen.
De zender is geschikt voor het uitvoeren van insertion loss metingen van fiber optic verbindingen wanneer deze wordt gebruikt in combinatie met een ontvanger ANP2. Bij het testen van verbindingen in de grond of in gebouwen is de zender het perfecte gereedschap, naast de ontvanger die daarbij ook wordt gebruikt. De uitgang is gestabiliseerd waardoor nauwkeurige testresultaten worden verkregen. De zender wordt geleverd in een stevige rubberen behuizing.
ANP2 Ontvanger -50 +26dBm ST/SC/FC

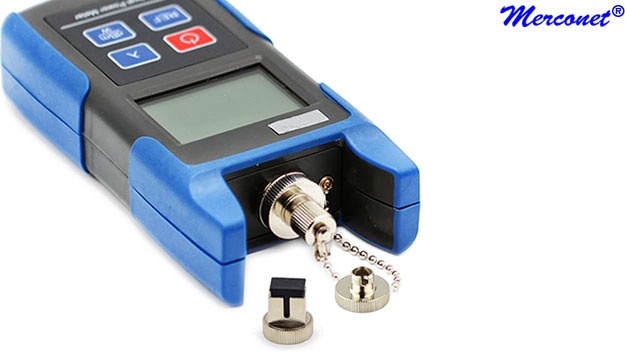

De ontvanger kan gebruikt worden bij fiber optische kabels in gebouwen en in de grond. De ontvanger is geschikt voor MultiMode en SingleMode toepassingen, afhankelijk van de zender die wordt gebruikt. De ontvanger meet optisch vermogen, verlies (attenuation) en optisch return loss. De nul referentie functie is ideaal voor het testen van optische fiber kabels in dB waardoor het nul punt verlegd wordt naar het begin punt van de verloop/referentie kabel, de referentiewaarde wordt opgeslagen in de ontvanger. De ontvanger meet optisch vermogen, verlies (attenuation). Drie universele adapters ST/SC/FC met een schroefbevestiging worden meegeleverd. Dankzij de achtergrond verlichting zijn de meetwaarden altijd goed zichtbaar. De ontvanger wordt geleverd in een stevige rubberen behuizing.

Kenmerk

ANP3 Zender

  • Geschikt voor SingleMode
  • Batterij einde indicator
  • Stevige behuizing
  • Compact
  • Lichtgewicht
  • Eenvoudig te gebruiken
  • Achtergrond verlichting aan/uit
ANP2 Ontvanger
  • Geschikt voor Multimode en SingleMode
  • Meet verlies (attenuation)
  • dBm (absolute) metingen
  • Grafisch scherm
  • Achtergrond verlichting
  • Automatische uitschakelfunctie
  • Compact
  • Licht gewicht
Specificatie
ANP3 Zender
Toepassingen: Gebouw- en Grondbekabeling SingleMode
Connector: ST, SC, FC
Gecalibreerde golflengte (λ): 1310 nm en 1550 nm
Emitter Type: FP-LD
Gemoduleerde frequenties: CW, 270Hz, 1KHz, 2KHz
Stabiliteit, 15 minuten: ±0,04dB 20°C
Vermogen: ≥ -7dBm
Fiber soorten: SM/MM
Bediening: 4 knoppen
Knoppen: Aan/uit, Achtergrondverlichting, λ, Mode
Batterij indicator: Ja
Scherm: Grafisch LCD scherm
Backlight: Ja
Automatische uitschakelfunctie: Ja
Stevige rubberen behuizing: Ja
Gebruikstemperatuur: -10 tot +50°C
Opslagtemperatuur: -20 tot +70°C
Voeding: AAA 1,5V (3 stuks Alkaline batterijen)
Batterij duur: 40 uur
Afmetingen: Lengte: 125 mm
  Breedte: 65 mm
  Hoogte: 29 mm
Gewicht: 160 gram
Goedkeuring: CE, RoHS en WEEE

ANP2 Ontvanger
Toepassingen: MultiMode, SingleMode, gebouw- en grondbekabeling
Connectors: ST, SC, FC
Golflengte bereik: 800 tot 1700nm
Gecalibreerde golflengte (λ): 850nm, 1300nm, 1310nm, 1490nm, 1550nm en 1625nm
Dynamisch bereik: -50 dBm tot +26 dBm
Detector soort: InGaAs
Nauwkeurigheid (bij 22°C, -10 dBm): <±3%
Calibratie 0 set: Ja
Meeteenheden: dBm (absoluut) - dB (relatief)
Eenheden: mW, uW, nW, dBm, dB
Kalibratie functie: Ja
Resolutie: Lineariteit: 0,1%; Niet-lineair: 0,01dBm
Bediening: 4 knoppen
Knoppen: Aan/uit, λ golflengte, dBm-W Eenheden, referentie
Batterij indicator: Ja strepen
Batterij bijna leeg: Ja, geen strepen
Automatische uitschakelfunctie: Ja, 10 minuten
Scherm: Grafisch LCD scherm
Backlight: Ja
Stevige rubberen behuizing: Ja
Gebruikstemperatuur: -10 tot +50°C
Opslagtemperatuur: -20 tot +70°C
Relatieve vochtigheid: 0 tot 90% (niet condenserend)
Voeding: AAA 1,5V (3 stuks Alkaline batterijen)
Batterij 120 uur (geen backlight)
Afmetingen: Lengte: 130 mm
  Breedte: 69 mm
  Hoogte: 29 mm
Gewicht: 160 gram
Goedkeuring: CE, RoHS en WEEE

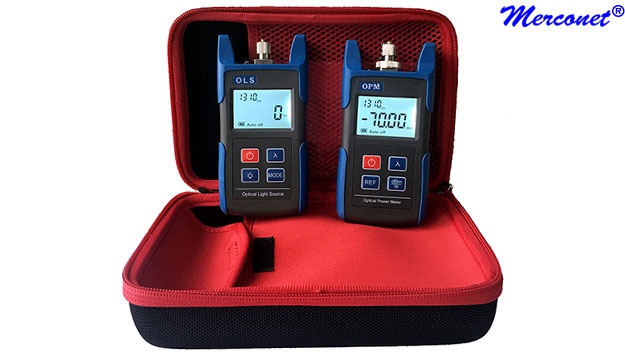

Content

ANP2 Ontvanger -50 +26dBm ST/SC/FC
ANP3 Zender SM 1310/1550nm ST/SC/FC

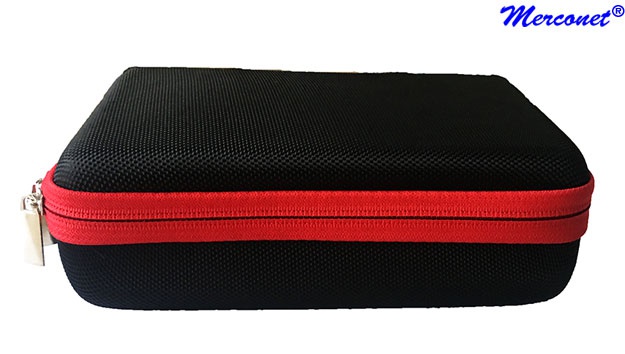

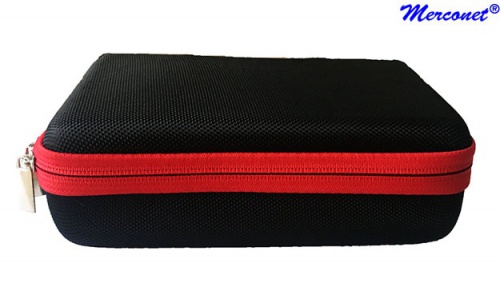

Koffer voor set
ST, SC en FC adapters
Nederlandanse gebruiksaanwijzing

Optie

CU85 Glasvezel cursus
KO15 Instrumentkoffer medium (157 mm)

Prijs
398,09 € (329,00 € excl VAT) each
